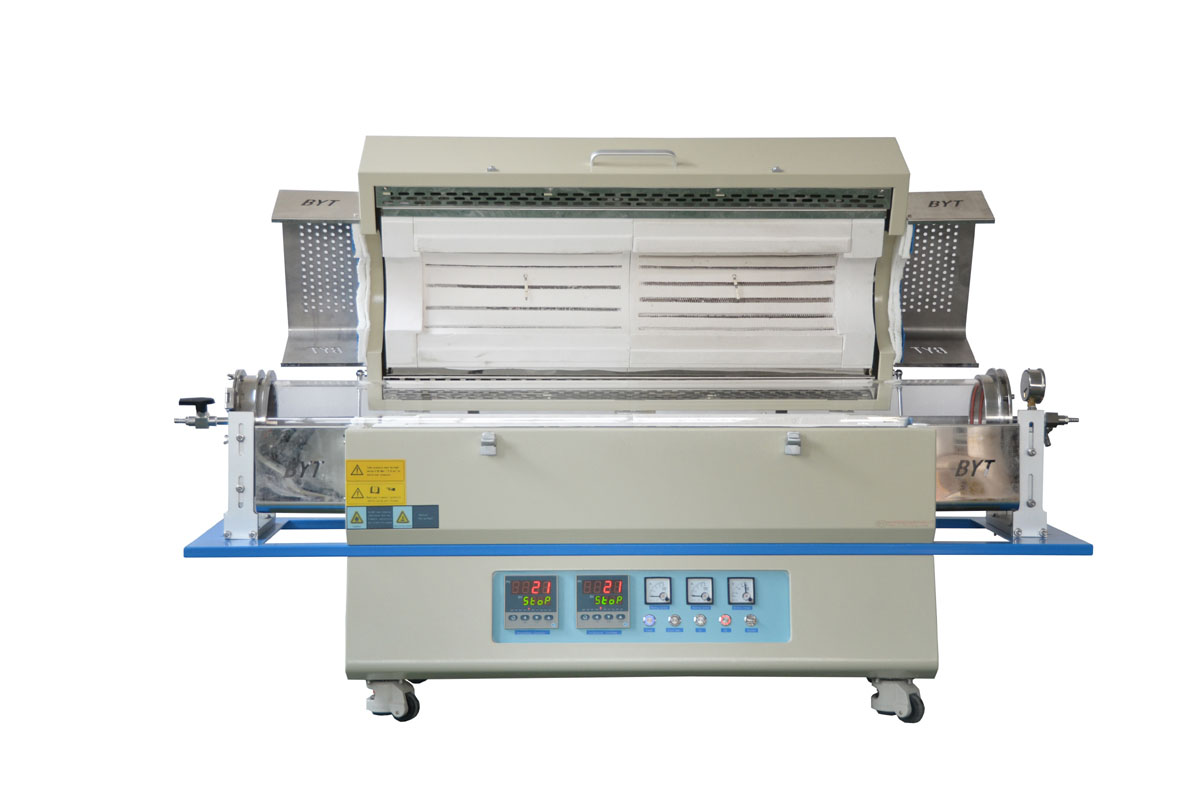

1200度双温区管式球友会体育(中国)官方网站加长版管式球友会体育(中国)官方网站大管径管式球友会体育(中国)官方网站
详细技术参数
|
型号 |
TL1200-1200-I |
TL1200-1200-II |
TL1200-1200-III |
|
功率 |
10KW |
12KW |
14KW |
| 球友会体育(中国)官方网站管尺寸（OD）(mm) |
高纯石英管:150/200/250*1500mm(管径可选） 两边各放置一个球友会体育(中国)官方网站塞，球友会体育(中国)官方网站塞可以阻挡球友会体育(中国)官方网站管中心的热辐射，必须在加热前放置在球友会体育(中国)官方网站膛的正确位置
|
||
|
外形尺寸 |
1800X680X780（mm） |
1800X730X820（mm） |
1800X780X870 |
|
电源电压 |
220V/380V |
||
|
相数 |
单相 |
||
|
加热元件 |
电阻丝（可选配Kanthal A1进口 电阻丝） 点击进入资料下载 |
||
|
控温方式 |
采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电球友会体育(中国)官方网站加热电路自动切断,（当电球友会体育(中国)官方网站温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电球友会体育(中国)官方网站）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动球友会体育(中国)官方网站子时、程序不是从起始温度开始升、而是从断电时球友会体育(中国)官方网站温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）
|
||
|
球友会体育(中国)官方网站膛材料 |
1、球友会体育(中国)官方网站吸滤成型的优质高纯氧化铝多晶纤维固化球友会体育(中国)官方网站膛。 2、采用日本技术成型。 3、球友会体育(中国)官方网站膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场
|
||
|
阀门和法兰
|
|
||
|
控制精度 |
+/- 1 ℃ |
||
|
触发器 |
移相触发 |
||
|
电器 |
浙江正泰 |
||
|
可控硅 |
106/16E 德国西门康 |
||
|
第一、二温区最高温度 |
1200 ℃ |
||
|
第一、二温区额定温度 |
1100 ℃ |
||
|
升温速率 |
≤30 ℃/ Min （可根据要求修改） |
||
|
推荐升温速率 |
≤15 ℃/ Min |
||
|
热电偶型号 |
K型 |
||
|
加热段长度 |
400mm+400mm |
||
|
第一、二温区恒温段长度 |
500-600mm |
||
|
温度校准 |
定期对管式球友会体育(中国)官方网站进行温度校准，可保持球友会体育(中国)官方网站温的准确性和均匀性。您可以在本公司选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线 |
||
|
四周表面温度 |
≤45℃ |
||
|
开盖保护系统 |
当球友会体育(中国)官方网站盖打开时继电器会自动切断主电源，有效地保证使用者的安全。 |
||
|
球友会体育(中国)官方网站系统 （选购） |
1、单级泵 TW-1.5A 2、 双级泵 2XZ-2 3、 VS-0.1球友会体育(中国)官方网站系统 4、 VS高球友会体育(中国)官方网站系统 5、 恒压泵 6、英国PCG550（INFICON）电容球友会体育(中国)官方网站计 1、一般粗略抽球友会体育(中国)官方网站、把球友会体育(中国)官方网站管里面的气体赶出来用：TW-1.5A单级泵即可。 2、双级泵2XZ-2 球友会体育(中国)官方网站泵能够把管式球友会体育(中国)官方网站球友会体育(中国)官方网站管的球友会体育(中国)官方网站度抽到10Pa左右。 3、VS-0.1球友会体育(中国)官方网站系统能够把管式球友会体育(中国)官方网站球友会体育(中国)官方网站管内的球友会体育(中国)官方网站度抽到0.1Pa（并配带有电阻球友会体育(中国)官方网站计显示）。 4、VS高球友会体育(中国)官方网站系统（该系统是由分子和机械泵组成）能够把管式球友会体育(中国)官方网站球友会体育(中国)官方网站管内的球友会体育(中国)官方网站度抽到10-3 Pa。 5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。 6、英国（INFICON）电容球友会体育(中国)官方网站计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量精确、重复性好、可选防腐类型PCG554）
7、您可在本公司选购一个冷的球友会体育(中国)官方网站阱，以避免对球友会体育(中国)官方网站泵造成污染、
冷阱 |
||
|
供气系统 （选购） |
1、鼓泡器 2、质量流量计供气系统 3、液态蒸发器 |
||
质保期
一年保修，终身技术支持
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
注意事项
1.球友会体育(中国)官方网站管内气压不可高于0.02MPa
2.由于气瓶内部气压较高，所以向球友会体育(中国)官方网站管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当使用的球友会体育(中国)官方网站管为刚玉管时，球友会体育(中国)官方网站体温度高于1500℃时，球友会体育(中国)官方网站管内不可处于球友会体育(中国)官方网站状态，球友会体育(中国)官方网站管内的气压需和大气压相当
4.进入球友会体育(中国)官方网站管的气体流量需小于200SCCM，以避免冷的气流对热球友会体育(中国)官方网站管的冲击
5.对于样品加热的实验，不建议关闭球友会体育(中国)官方网站管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如球友会体育(中国)官方网站 管破裂，法兰飞出等）
6.不要在氧化铝管中使用石墨坩埚
1、 电阻丝
电阻丝 原丝 电阻丝球友会体育(中国)官方网站膛
(1)、表面温度高可达1420℃
(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。
(3)、电阻均衡、温场均衡性好
电阻丝 电阻均匀 、 发热量均衡
温场效果好
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
3、可以与电脑连接
该球友会体育(中国)官方网站配有通讯接口和软件，可以直接通过电脑控制球友会体育(中国)官方网站子的各个参数，并能从电脑上观察到球友会体育(中国)官方网站子上PV和SV温度值和仪表的运行情况，球友会体育(中国)官方网站子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、球友会体育(中国)官方网站膛
1、球友会体育(中国)官方网站吸滤成型的优质高纯氧化铝多晶纤维固化球友会体育(中国)官方网站膛。
2、采用日本技术成型。
3、球友会体育(中国)官方网站膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场
4、采用4周加热，温场更加均衡
5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、认证
.jpg)
7、底脚
8、氧化铝球友会体育(中国)官方网站塞
9、不锈钢支撑架
|
描述 |
数量 |
图片 |
|
TL1200-1200 管式球友会体育(中国)官方网站 |
1台 |
|
|
石英管 |
1根 |
|
|
不锈钢法兰 |
1套 |
|
|
不锈钢球友会体育(中国)官方网站钩 |
1 根 |
|
|
氧化铝球友会体育(中国)官方网站塞 |
2个 |
|
|
高温手套 |
1付 |
|
|
法兰支架 |
1对 |
 |
|
氧化铝坩埚 |
1个 |
|
| Ｋ型热电偶 | 2个 |  |
|
COM转USB接口（选配） |
1套 |
|
|
说明书 |
1份 |
 |
|
软件（选配） |
1份 |
|
|
供气系统 |
|
||
|
|
|||
|
抽气系统 |
球友会体育(中国)官方网站泵 |
|
|
|
|
|
||
|
FX-16 |
|
||
|
德国普发分子泵 |
|
||
|
电阻球友会体育(中国)官方网站计 |
|
||
|
|
|||
|
波纹管 |
KF25 |
|
|
|
KF40 |
|||
|
球友会体育(中国)官方网站挡板阀 |
KF25 |
|
|
|
KF40 |
|||
|
KF卡套 |
KF25 |
|
|
|
KF40 |
|||
|
KF三通 |
KF25 |
|
|
